Производство фахверков в Барнауле

Фахверк – один из видов металлоконструкции, который имеет несущий каркас из балок, расположенных особым образом (под углом).

Основная задача фахверков принимать на себя основную нагрузку и равномерно распределять ее во всех направлениях.

Таким образом, основная функция фахверка – дополнительное усиление и поддержка строительного каркаса.

Фахверковые металлические балки служат не только для укрепления стен, но и дверных и конных проемов, а также применяются в строении транспорта и автомобилестроении. Фахверк представляет из себя сборную секцию из металла, которая состоит из стоек, ригелей и распорок.

Фахверки делятся по типу конструкции, количеству секций и пр.

Особенностью фахверковых балок является то, что они относятся к наружным металлоконструкциям, т.е. они непосредственно формируют внешний вид здания (его фасад). После формирования внешнего каркаса происходит внутренне заполнение пространства между балками (например, деревом, кирпичами или плитами)

Основные функции фахверка:

• служат для связи всех конструкций здания,
• берут на себя основные нагрузки (как вертикальные, так и горизонтальные) и перераспределяют их на строительный каркас, равномерно во все стороны.
• укрепляет положение здания в пространстве, делает его устойчивым к атмосферным явлениям (ветер, колебания почвы и пр.).
• усиливает жесткость здания.

Фахверковые конструкции применяют для:

• возведения зданий высотой более 30 метров,
• зданий с временными торцевыми стенами, которые впоследствии будут перенесены,
• зданий с кирпичными стенами с установленными каркасами.
• зданий с ограждениями из облегченных или «мягких» материалов (алюминиевые сплавы, асбестоцемент, стальные листы).
• зданий с шестиметровыми панельными стенами с шагом колонн крайнего ряда в 12 метром, а длина каждой панели – только 6 м;
• многосекционных зданий с перекрытиями (по типу цехов, ангаров).

К преимуществам фахверков относят:

• возможность придания каркасу любой геометрической формы.
• прочность и долговечность фахверка из-за использованных материалов (легированные стали, конструкционные стали, специальные стали).
• стабильность и неизменная форма пространственной строительной системы.

Конструкция фахверка

Применение того или иного элемента фахверка определяется, исходя из следующих параметров:

• расстояние между стойками, общая высота здания,
• загруженность системы, стеновым материалом (плиты, кирпичи, дерево и пр.)

Фахверковые здания является составной геометрической системой, состоящей из различных элементов:

• несущие колонны и ригели,
• строительные фермы,
• прогоны для стен,
• подкрановые балки,
• сами фахверковые балки,
• вертикальные и горизонтальные связи фахверка.

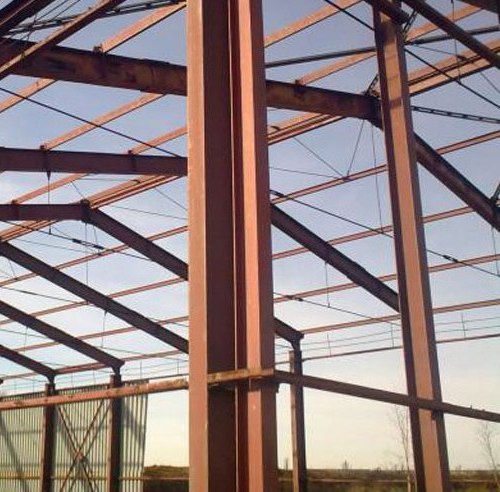

Основой конструкции являются поперечные рамы, собранные из колонн и стропильных ферм. Укрепление базы и происходит за счет фахверков – балок, смонтированных по линии стены под углом.

Типы стоек фахверка:

• постоянного сечения,
• комбинированные,
• ступенчатого типа (с меняющимся поперечным размером).
• двутавровое,
• коробчатого типа.

Ригели - балки поперечного типа. При помощи ригелей соединяются стойки и опоры.

Типы ригелей фахверка:

• промежуточного типа (рядовые). Используются для ветровых нагрузок.
• опорного типа. Используются для весовых нагрузок.
• кроме этого, принимают еще и вес стены.

Материалы фахверка

Изначально фахверки изготавливали из хвойных пород дерева, а пространство между ними заполняли глиной. Современные технологии позволяют производить металлические фахверки и применять различные наполнители.

Применение элементов и материалов фахверка напрямую зависит от его размера и функции.

Для производства стоек из металла применяют профильные стальные трубы, швеллеры и двутавровые балки.

Для производства ригелей подходят различные профили из металла.

Для изготовления всех элементов фахверка используют только высококачественные стали, гарантирующие прочность и износостойкость конструкции, высокую несущую способность и устойчивость к деформациям (в том числе под нагрузками разного типа – динамические, вибрационные., весовые).

Для дополнительной защиты и придания декоративной функции элементы могут подвергаться антикоррозийному покрытию, огнезащитному покрытию, окрашиванию, оксидированию.

Виды фахверков

Фахверки различаются по типу монтажа на:

• смонтированные из колонн (используются для малоэтажных зданий),
• смонтированные из колонн и ригелей (применяются для многоэтажных зданий и зданий большой площади с перекрытиями).

По расположению в пространстве фахверки различаются на:

• торцевые.
• продольные

Монтаж фахверка

Монтажные работы состоят из нескольких этапов:

1. Установка металлических стоек фахверка. Монтаж на фундамент происходит по типу несущих стальных колонн.

2. Крепление распорок и ригелей.

Монтаж сборных фахверков может осуществляться непосредственно на строительной площадке, что существенно упрощает строительство зданий.
